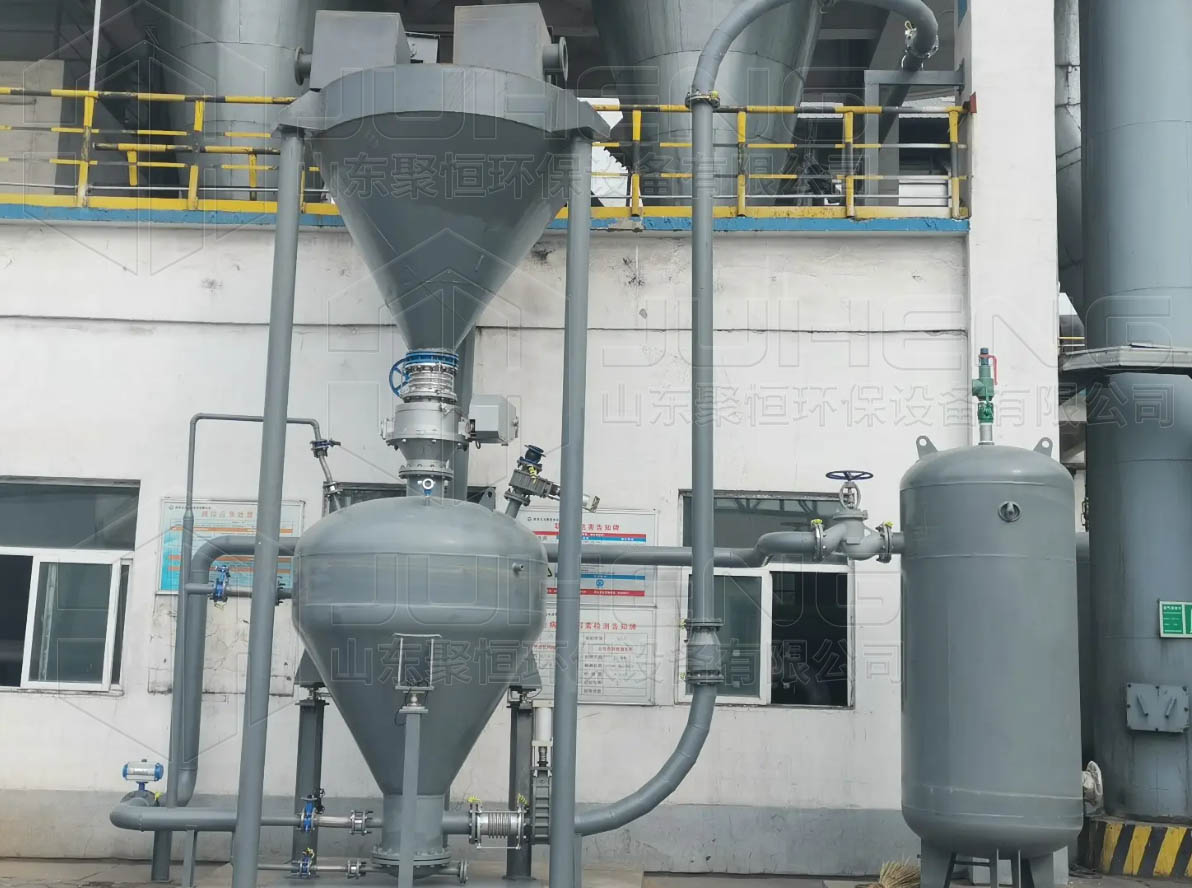

倉泵的串聯自控型脈沖氣力輸送裝置
有緩沖倉泵的串聯式連續發送的自控型脈沖氣力輸送裝置。其動作程序:
1)緩沖倉泵內無料，壓力為零，壓力計電接點閉合，氣動閘閥動作，使上料鐘罩閥打開，開始進料。
2)料滿至上料位后，閘閥關閉，停止進料。
3)經延時數秒后，上料鐘罩閥、放氣閥 7F 關閉，并手打開進氣閥，使緩沖罐開始進氣，壓力表電接點斷開。
4)倉泵內料送至下料位計后，打開小鐘罩閥，使料在等壓狀態下從緩沖倉泵進入倉泵。
5)料至上料位器時，經延時關閉下鐘罩閥及上進氣閥，并打開排氣閥，緩沖倉泵開始排氣。
6)緩沖倉泵排氣完畢，壓力計電接點重新閉合，打開閘閥和上鐘罩閥，又開始進料。周而復始，保證了倉泵內能連續送料。
7)如緩沖倉泵內無料，而倉泵內已發送至下料位以下時，下鐘罩閥不會打開，而出料氣動閥經延時后動作，關閉氣動球閥，停止發送，以防止倉泵中物料放空逃氣。
