粉料氣力輸送系統的設計
? ? ?目前鑄造行業氣力輸送形式分稀相和濃相，吸送送和壓送。根據被輸送物料的特性和工藝要求來選用氣力輸送類型，以下介紹粉狀物料氣力力輸送形式。

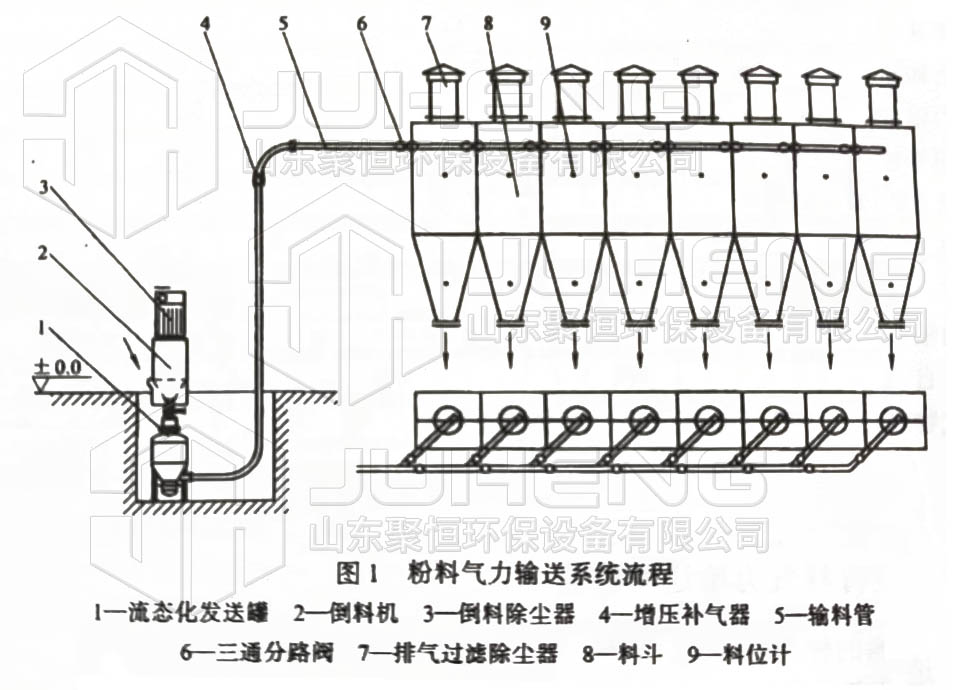

粉狀物料的氣力輸送? 由于鑄造行業所用的煤粉和粘土粉常為袋裝，一般采用人工拆包，通過倒料機將物料裝入發送罐內送至料斗， 也用散裝車直接壓送至料斗。粉料氣力輸送一般采用上引式或下引式流態化發送罐間斷輸送。該系統是由倒料機、倒料除塵器、流態化發送罐、增壓器、耐磨彎管、三通岔道、卸料器、排氣過濾除塵器等組成(見圖1）
? ? ?粉料氣力輸送主要為機械化造型線相配套的砂處理混砂機提供各種新砂、舊砂、煤粉、粘土粉，經電子稱量，按重量配比后放入混砂機內，一般砂處理工部由多臺混砂機組成，卸料點為2~10個，輸送距離一般為20~100m，輸送生 率為6~10t/h。
